Convertir une luminosité en une valeur exploitable (Activité 413-2)
| Situation déclenchante | ||
| Problématique | ||
Comment transformer une lumière en une valeur exploitable par l'automate ? Convertir une luminosité en une valeur exploitable |
||
| Travail à faire | ||

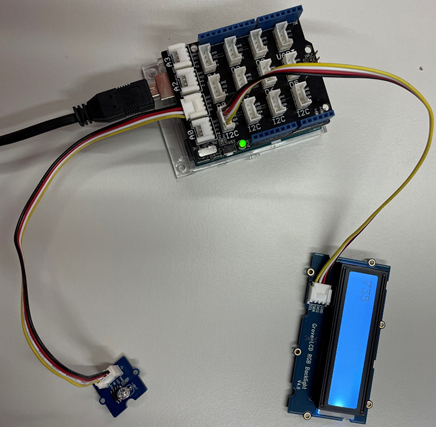

Vous devez réaliser un graphique montrant l'évolution des valeurs analogiques en fonction de l'éclairement lumineux. Pour obtenir ce résultat, appliquez les consignes ci-dessous : - Compléter la fiche élève 413-2 en réalisant les connexions entre les différents matériels. - Vérifier le contenu de la caisse rouge. - Réaliser le câblage de l’automate et du capteur de lumière tel que cela est présenté sur la fiche "Câblage de l'automate et du capteur de lumière".

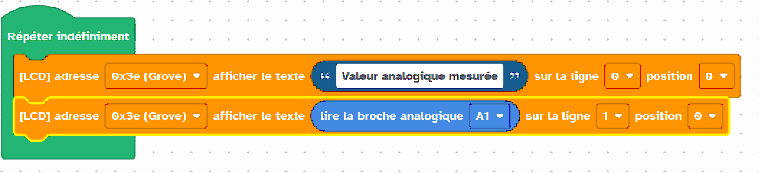

- Enregistrer dans votre espace personnel le programme suivant "Convertir une lumière en valeur analogique". - Se rendre sur le site Vittascience et ouvrir le programme enregistré précédemment. - Téléverser le programme dans l'automate Arduino. Lien vers le tutoriel expliquant comment ouvrir et téléverser un programme sur le site Vittascience. - Faire varier l’éclairage exposé au capteur de lumière et Noter, sur une feuille de brouillon dans un tableau, les valeurs en Lux et les valeurs analogiques correspondantes données par l'afficheur. - Réaliser un graphique avec le logiciel tableur-grapheur, à partir des données collectées précédemment. Pour les élèves n'ayant pas pu relever les données, vous pouvez utiliser celles-ci.
Pour vous aider, vous pouvez cliquer ici pour être assisté par des tutoriels. - Partager votre graphique à tout le groupe.
|
||
| J'ai réussi mon travail si... | ||
- J'ai réalisé correctement le branchement de l'automate. - J'ai relevé les valeurs me permettant de réaliser le graphique. - J'ai représenté les relevés sous la forme d'un graphique. - J'ai partagé le graphique avec l'ensemble de mes camarades. |
||
| Compétences PIX à valider... | ||
| - Pour valider les compétences PIX abordées lors de cette activité, vous devez saisir le code campagne suivant : EDLVYS512 | ||
| Ressources, aides | ||
|
|
|

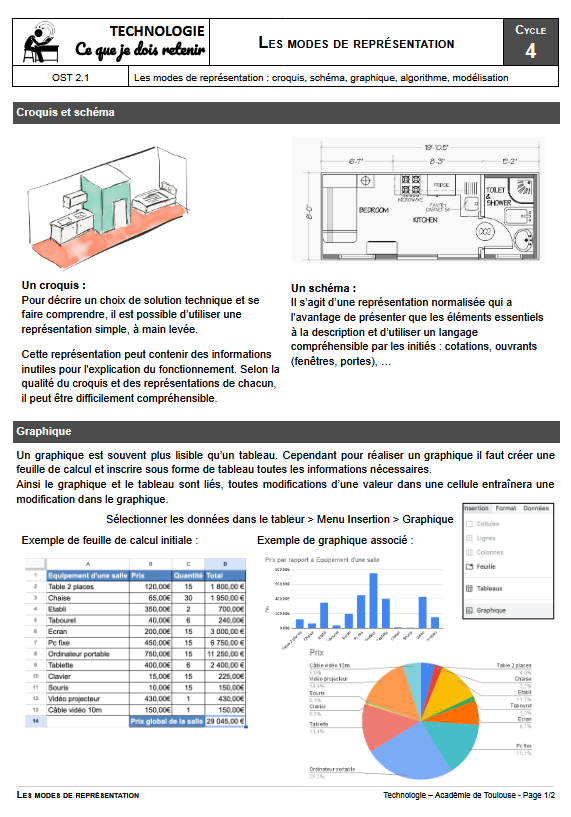

| Fiche Connaissances | ||
|
|

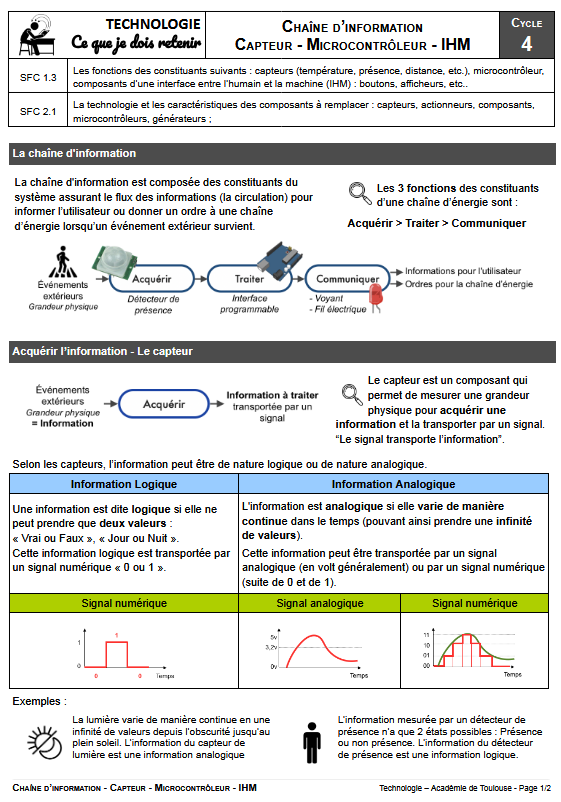

Information, Capteur, Microcontrôleur |
|
