Cours 3ème

Etudier une cellule photovoltaïque (Activité 321-2)

Par YVES STRULLU, publié le mardi 15 août 2017 15:47 - Mis à jour le samedi 12 mars 2022 12:47

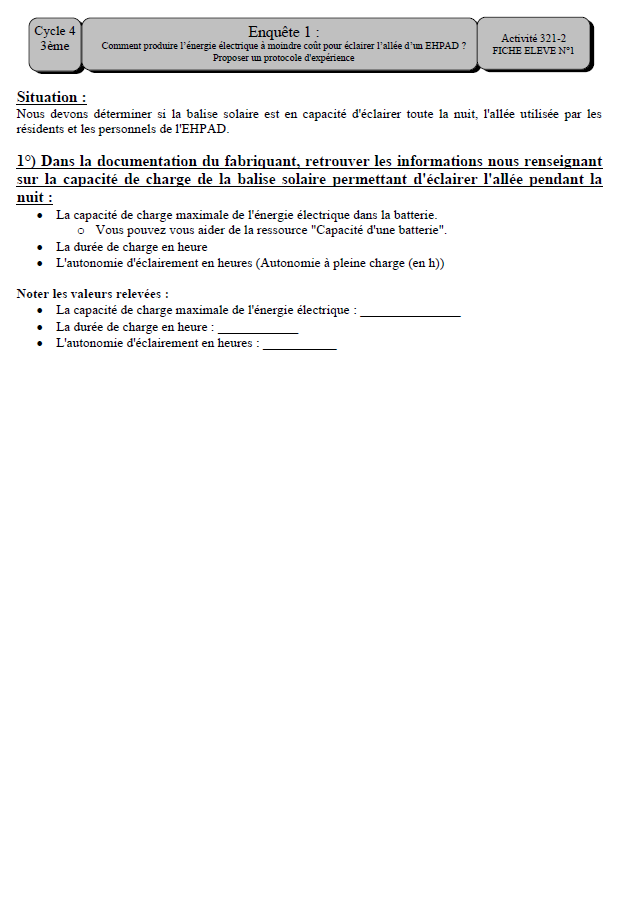

Problématique

Quelle quantité d'énergie électrique est délivrée par une cellule photovoltaïque ?

Etudier une cellule photovoltaïque.


Travail à faire

- Proposer un croquis permettant de relever la tension produite par la cellule en fonction de l'éclairement auquel elle est exposée.

- Effectuer le câblage et relever plusieurs valeurs (une dizaine environ).

- Réaliser une courbe, à l'aide du logiciel tableur-grapheur, montrant l'évolution de la tension produite en fonction de l'éclairement.

Lien vers tutoriel vidéo.


J'ai réussi mon travail si...

- J'ai proposé un schéma correct de l'expérience.

- J'ai effectué le bon câblage.

- J'ai relevé une quinzaine de valeurs.

- J'ai réalisé un graphique montrant l'évolution de la tension produite en fonction de l'éclairement.

Grille d'évaluation


Compétences PIX à valider...
- Pour valider les compétences PIX abordées lors de cette activité, vous devez saisir le code campagne suivant : EDLVYS512

Ressources, aides

Utiliser un luxmètre

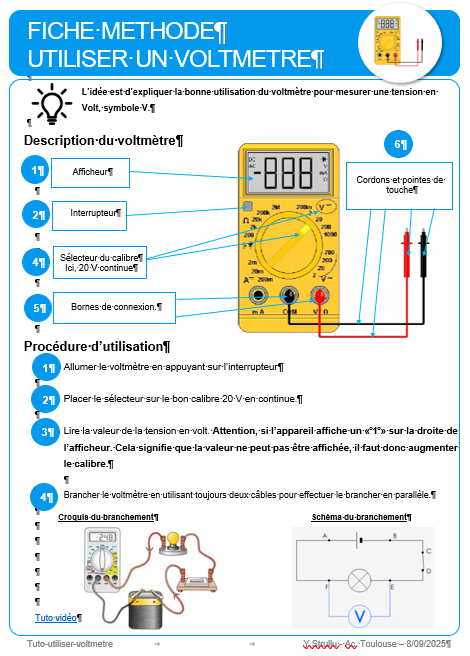

Utiliser un voltmètre




Fiche Connaissances

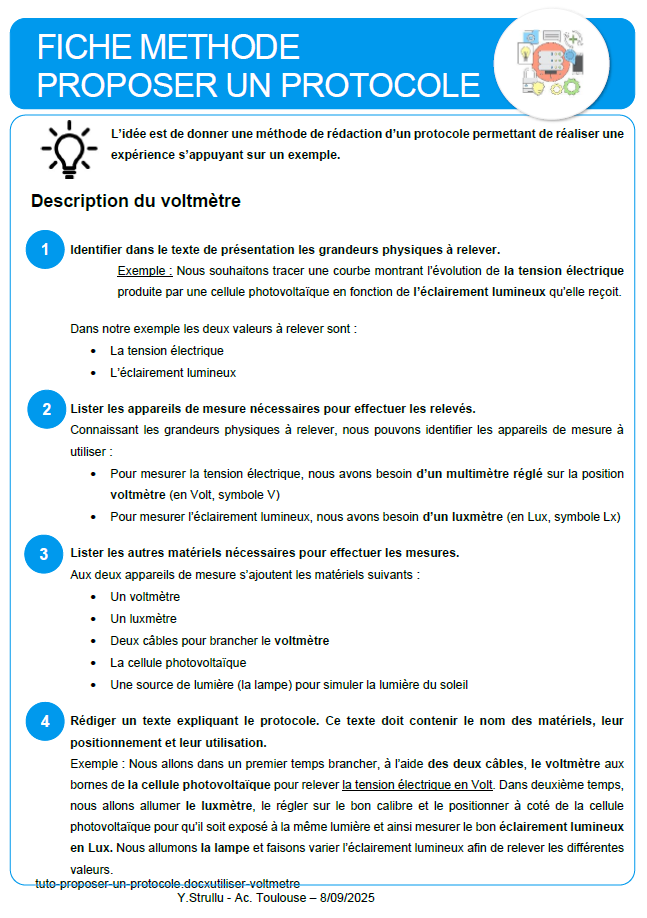

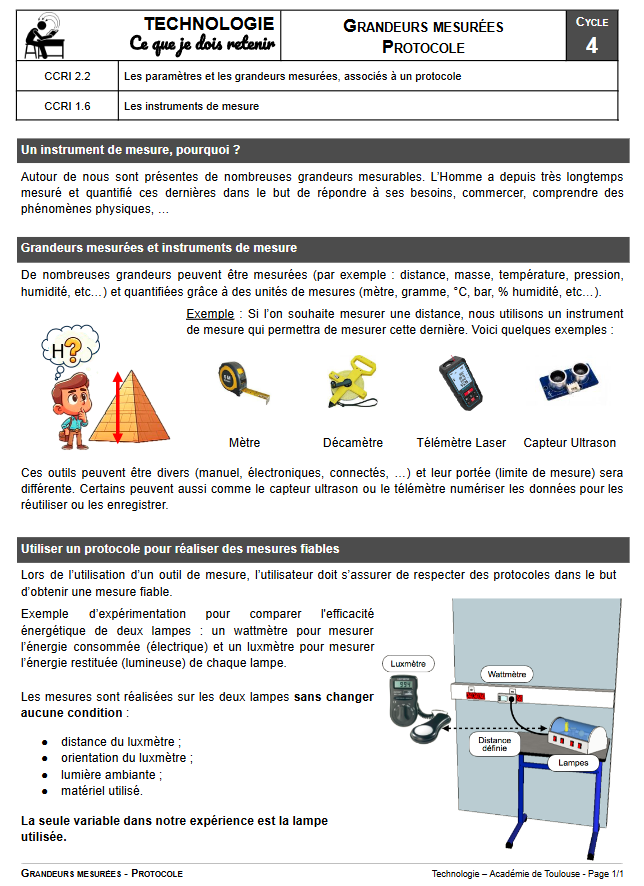

Effectuer une expérience

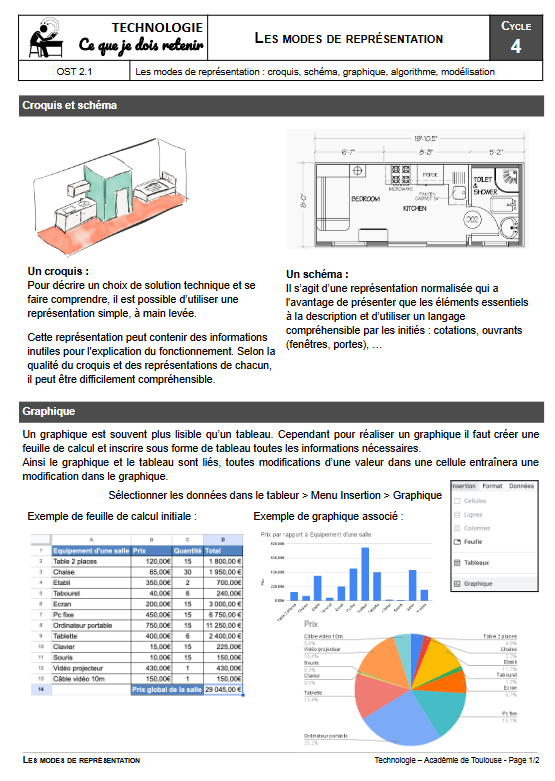

Croquis, plan et schéma

Tableur-grapheur


Entraînement, remédiation


Découvertes de métiers en relation avec l'activité
Ingénieur/e en énergie solaire
