Convertir une luminosité en une valeur exploitable (Activité 322-2)

Par YVES STRULLU, publié le dimanche 31 août 2025 13:03 - Mis à jour le dimanche 31 août 2025 13:14

Situation déclenchante


Problématique
	Comment transformer une lumière en une valeur exploitable par l'automate ? Convertir une luminosité en une valeur exploitable

Travail à faire

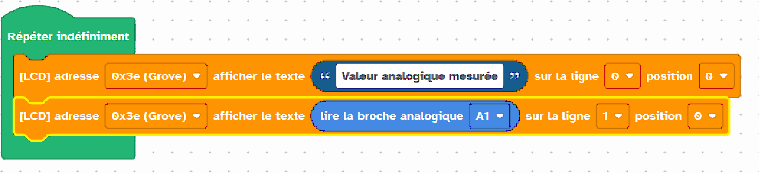

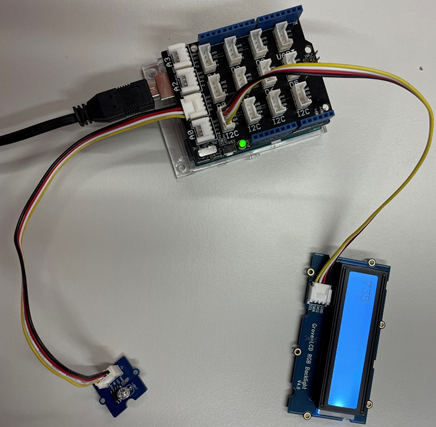

	- Vérifier le contenu de la caisse rouge. - Réaliser le câblage de l’automate et du capteur de lumière tel que cela est présenté sur la fiche "Câblage de l'automate et du capteur de lumière". - Compléter la fiche élève 322-2 en réalisant les connexions entre les différents matériels. - Enregistrer dans votre espace personnel le programme suivant "Convertir une lumière en valeur analogique". - Se rendre sur le site Vittascience et ouvrir le programme enregistré précédemment. - Téléverser le programme dans l'automate Arduino. - Faire varier l’éclairage exposé au capteur de lumière et Noter, sur une feuille de brouillon dans un tableau, les valeurs en Lux et les valeurs analogiques correspondantes données par l'afficheur. - Réaliser un graphique avec le logiciel tableur-grapheur, à partir des données collectées précédemment. Pour les élèves n'ayant pas pu relever les données, vous pouvez utiliser celles-ci. Pour vous aider, vous pouvez cliquer pour être assisté par des tutoriels. - Partager votre graphique à tout le groupe.

J'ai réussi mon travail si...
	- J'ai réaliser correctement le branchement de l'automate. - J'ai relevé les valeurs me permettant de réaliser le graphique. - J'ai représenté les relevés sous la forme d'un graphique. - J'ai partagé le graphique avec l'ensemble de mes camarades. Grille d'évaluation

Compétences PIX à valider...
	- Pour valider les compétences PIX abordées lors de cette activité, vous devez saisir le code campagne suivant : EDLVYS512

Ressources, aides
	Configurer le logiciel MBblock

Fiche Connaissances

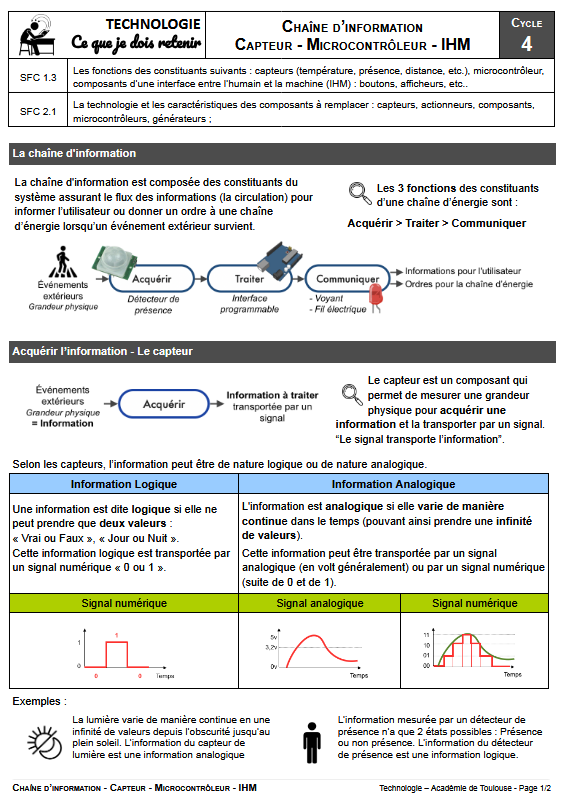

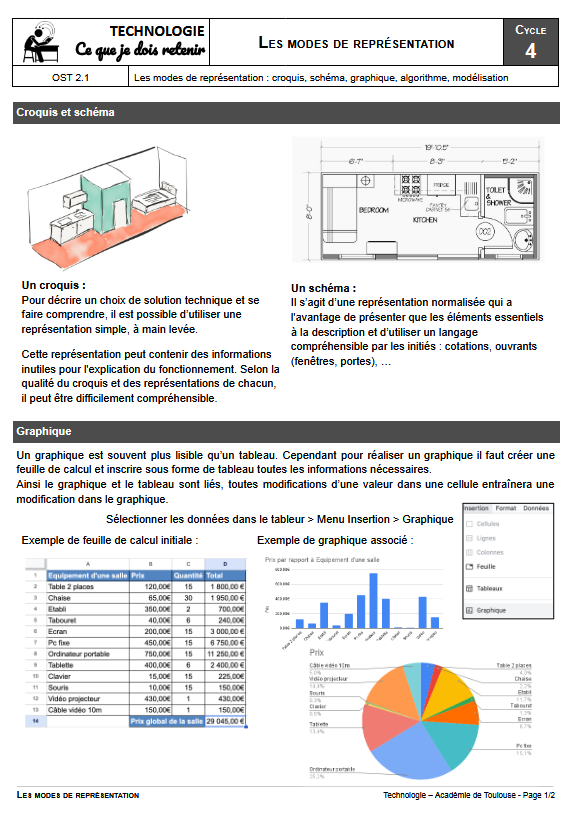

	Modes de représentation	Information, Capteur, Microcontrôleur
